Центроискатель "Атомная Ракета" 2.0

1

В корзину

-

+

Нет в наличии Заказать

Описание

Характеристики

Инструкция

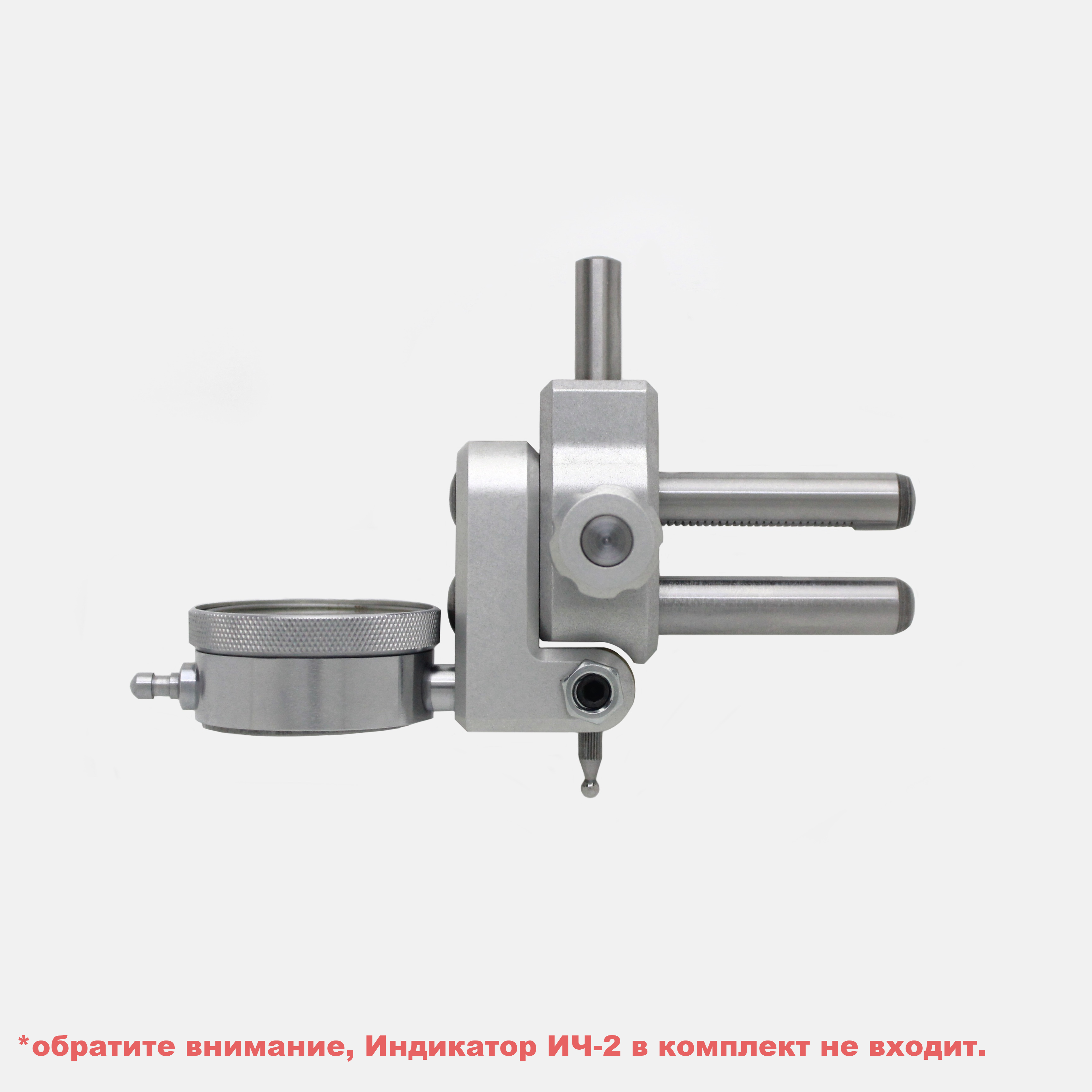

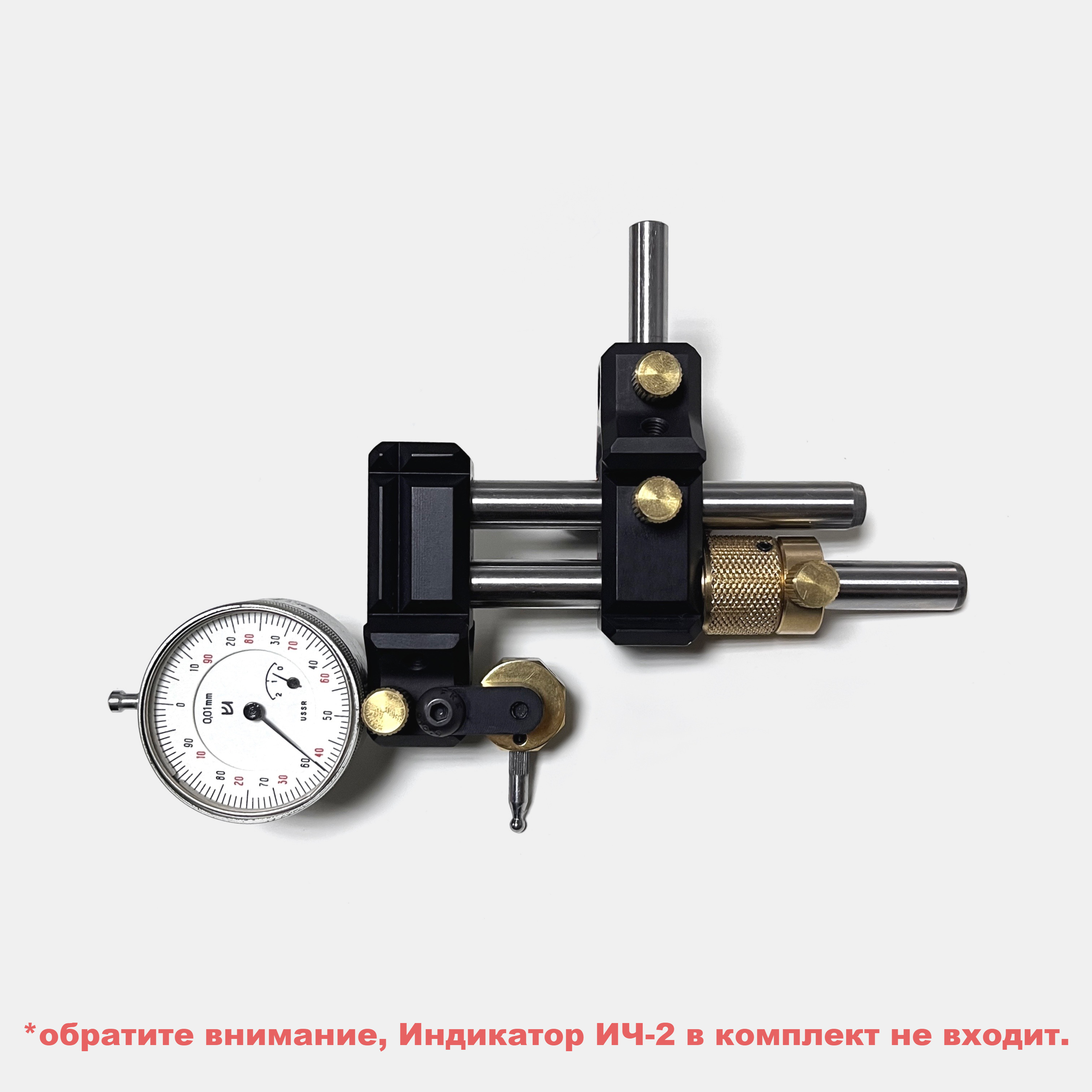

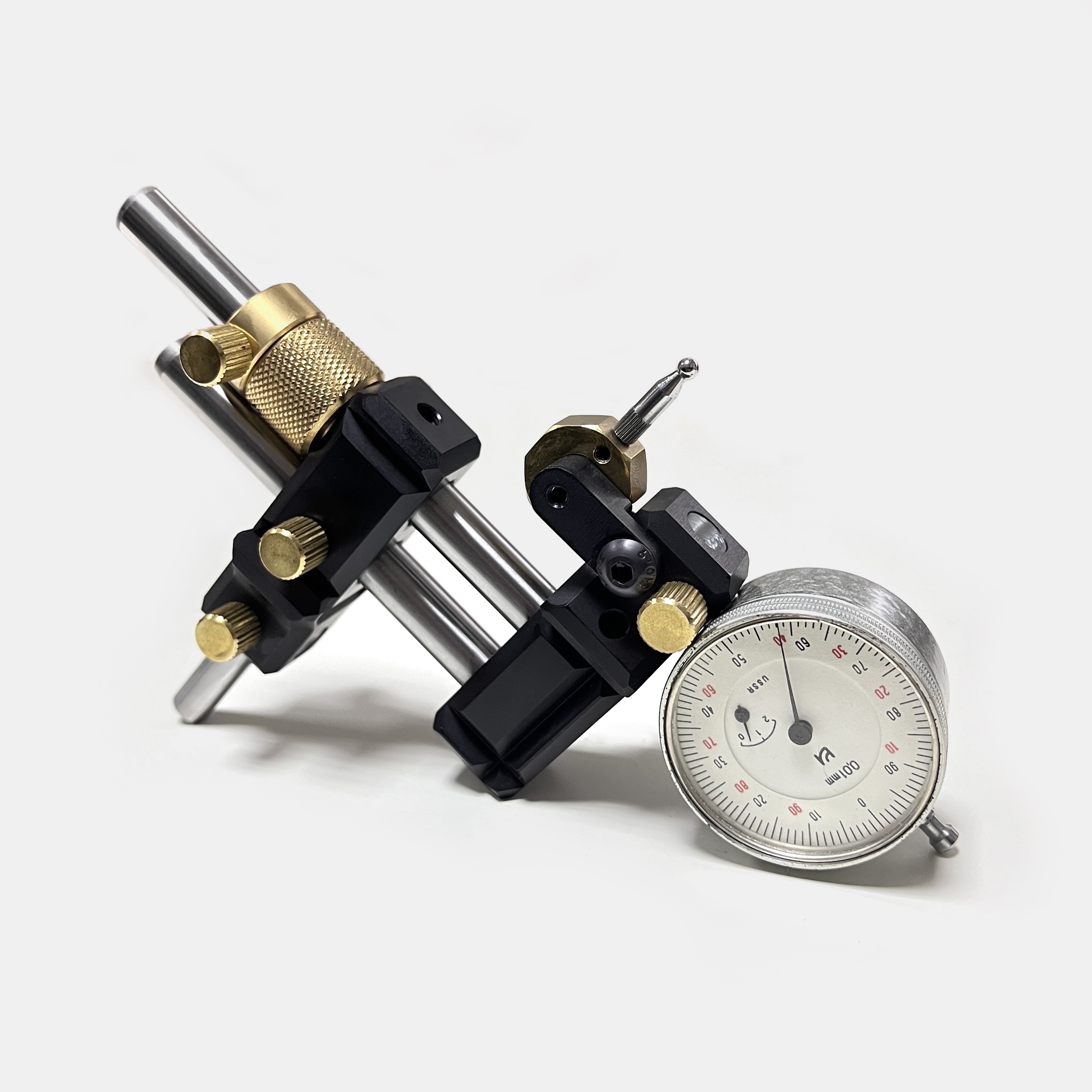

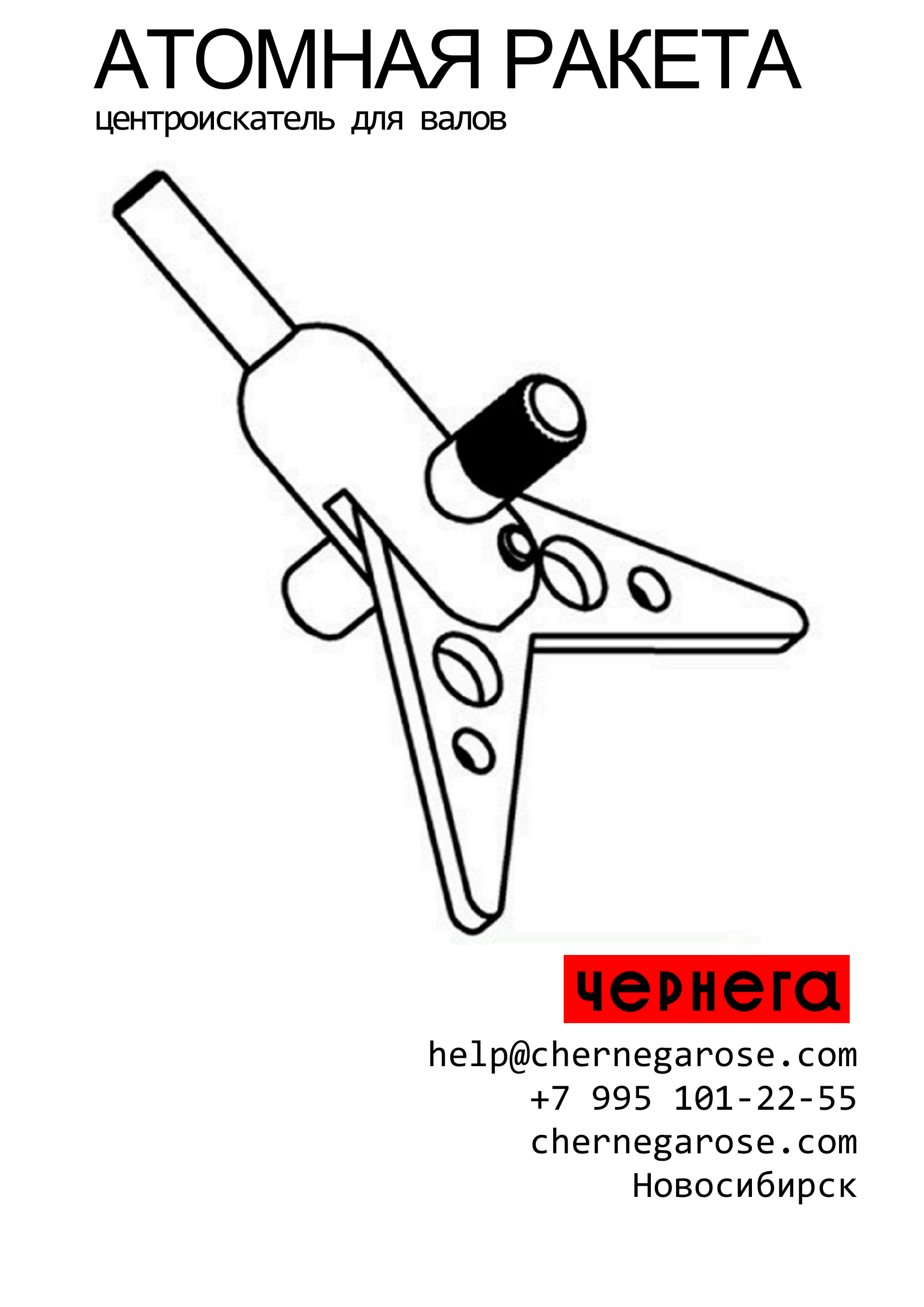

Центроискатель "Атомная Ракета" является очень точным и универсальным измерительным инструментом для быстрого и точного определения эксцентричности валов и многогранников и угловых отклонений плоскостей относительно оси шпинделя.

"Атомная Ракета" используется на сверлильных, фрезерных и расточных станках и является незаменимым инструментом как в небольшой мастерской, так и на крупном производстве.

Преимущества "Атомной Ракеты"
— Качественные материалы изготовления: Д16т, нержавеющая и закаленная сталь
— Защитное коррозионностойкое покрытие
— Может использоваться даже на очень маленьких станках, имеющих цанговый патрон не больше ER-11
— Может применяться с большинством сверлильных и цанговых патронов
— Выполнен в стиле ретрофутуризма вселенной Fallout

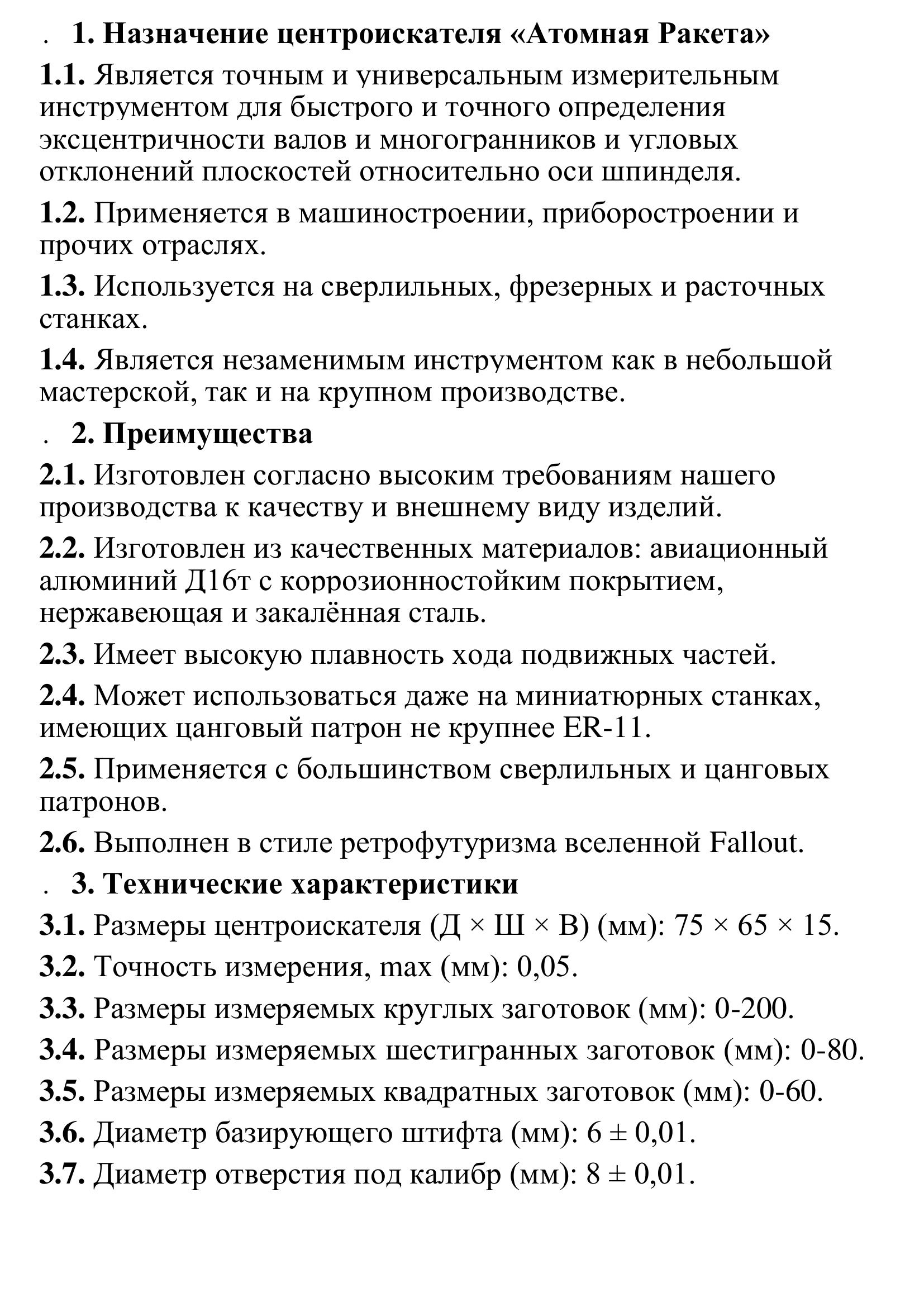

Технические характеристики (мм):
— размеры центроискателя (Д х Ш х В): 75 х 65 х 15
— точность измерения, макс: 0,05
— диапазон диаметров измеряемых круглых заготовок: 0-200
— диапазон размеров измеряемых шестигранных заготовок: 0-80
— диапазон размеров измеряемых квадратных заготовок: 0-60
— диаметр базирующего штифта: 6
— диаметр калибра: 8

— Установить центроискатель в патрон на шпинделе станка
— Коснуться заготовку "крыльями" центроискателя
— Двигая заготовку вправо-влево, совместить два отверстия в "корпусе" и «крыльях»

При необходимости можно воспользоваться калибром: если калибр свободно проходит сквозь отверстия в обеих деталях, то центр заготовки находится ровно под осью вращения шпинделя;
— центр найден, можно приступать к обработке заготовки

Варианты заготовок, с которыми может работать центроискатель "Атомная Ракета"

Поиск центра:
1, 2, 8 - круглые, овальные, сферические.
3, 4, 7 - шестигранные, многогранные, треугольные.
5, 6 - квадратные, прямоугольные.

Выставление плоскости перпендикулярно шпинделю:
9 - плоские, а также все формы заготовок, приведенные выше, вдоль их оси вращения (центра).
По этому принципу работы можно выставить перпендикулярно шпинделю различную станочную оснастку: наклонные столы и тиски, синусные плиты, поворотные призмы и т.д.

Подробное видео о центроискателе "Атомная Ракета": www.youtube.com/watch?v=KYSB_tn30kc
