Центроискатель "Атомная Ракета" 2.0
1
В корзину
-
+
Нет в наличии Заказать
Описание
Технические характеристики
Инструкция
Центроискатель «Атомная Ракета» является очень точным и универсальным измерительным инструментом для быстрого и точного определения эксцентричности валов и многогранников и угловых отклонений плоскостей относительно оси шпинделя.

«Атомная Ракета» используется на сверлильных, фрезерных и расточных станках и является незаменимым инструментом как в небольшой мастерской, так и на крупном производстве.

Преимущества «Атомной Ракеты»
- качественные материалы изготовления: Д16т, нержавеющая и закаленная сталь;
- защитное коррозионностойкое покрытие;
- может использоваться даже на очень маленьких станках, имеющих цанговый патрон не больше ER-11;
- может применяться с большинством сверлильных и цанговых патронов;
- выполнен в стиле ретрофутуризма вселенной Fallout.
Технические характеристики (мм)
- размеры центроискателя (Д х Ш х В): 75 х 65 х 15
- точность измерения, макс: 0,05
- диапазон диаметров измеряемых круглых заготовок: 0-200
- диапазон размеров измеряемых шестигранных заготовок: 0-80
- диапазон размеров измеряемых квадратных заготовок: 0-60
- диаметр базирующего штифта: 6
- диаметр калибра: 8
Инструкция по применению
- установить центроискатель в патрон на шпинделе станка;
- коснуться заготовку «крыльями» центроискателя;
- двигая заготовку вправо-влево, совместить два отверстия в «корпусе» и «крыльях».
При необходимости можно воспользоваться калибром: если калибр свободно проходит сквозь отверстия в обеих деталях, то центр заготовки находится ровно под осью вращения шпинделя;
- центр найден, можно приступать к обработке заготовки.

Варианты заготовок, с которыми может работать центроискатель «Атомная Ракета»
Поиск центра:
1, 2, 8 - круглые, овальные, сферические.
3, 4, 7 - шестигранные, многогранные, треугольные.
5, 6 - квадратные, прямоугольные.

Выставление плоскости перпендикулярно шпинделю:
9 - плоские, а также все формы заготовок, приведенные выше, вдоль их оси вращения (центра).
По этому принципу работы можно выставить перпендикулярно шпинделю различную станочную оснастку: наклонные столы и тиски, синусные плиты, поворотные призмы и тд.

Подробное видео о центроискателе "Атомная Ракета": www.youtube.com/watch?v=KYSB_tn30kc

Токарный упор "Вега"

6 660 руб.
Нет в наличии
Уведомить

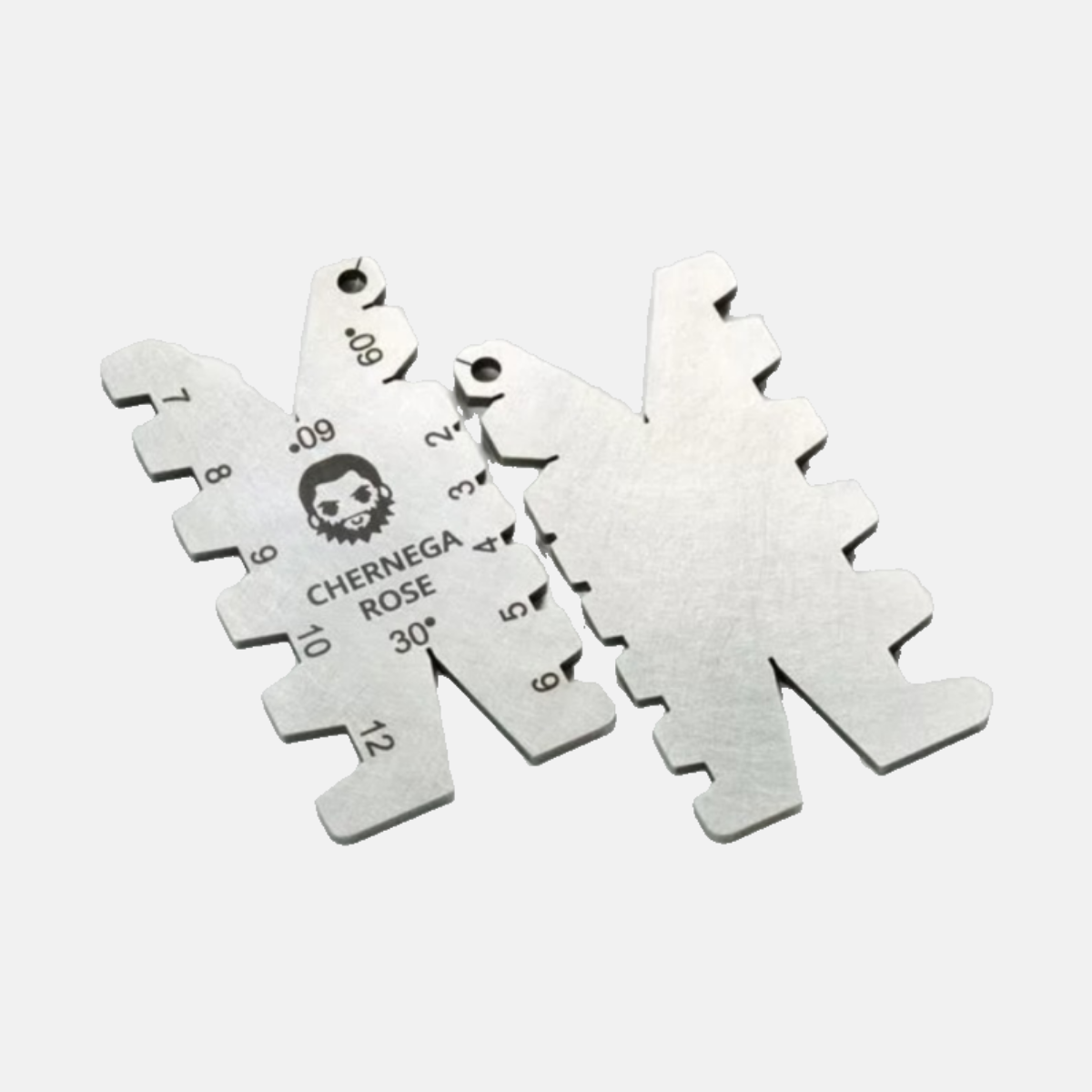

Шаблон для трапецеидальных резцов Chernega Rose

840 руб.
  1
Подробнее

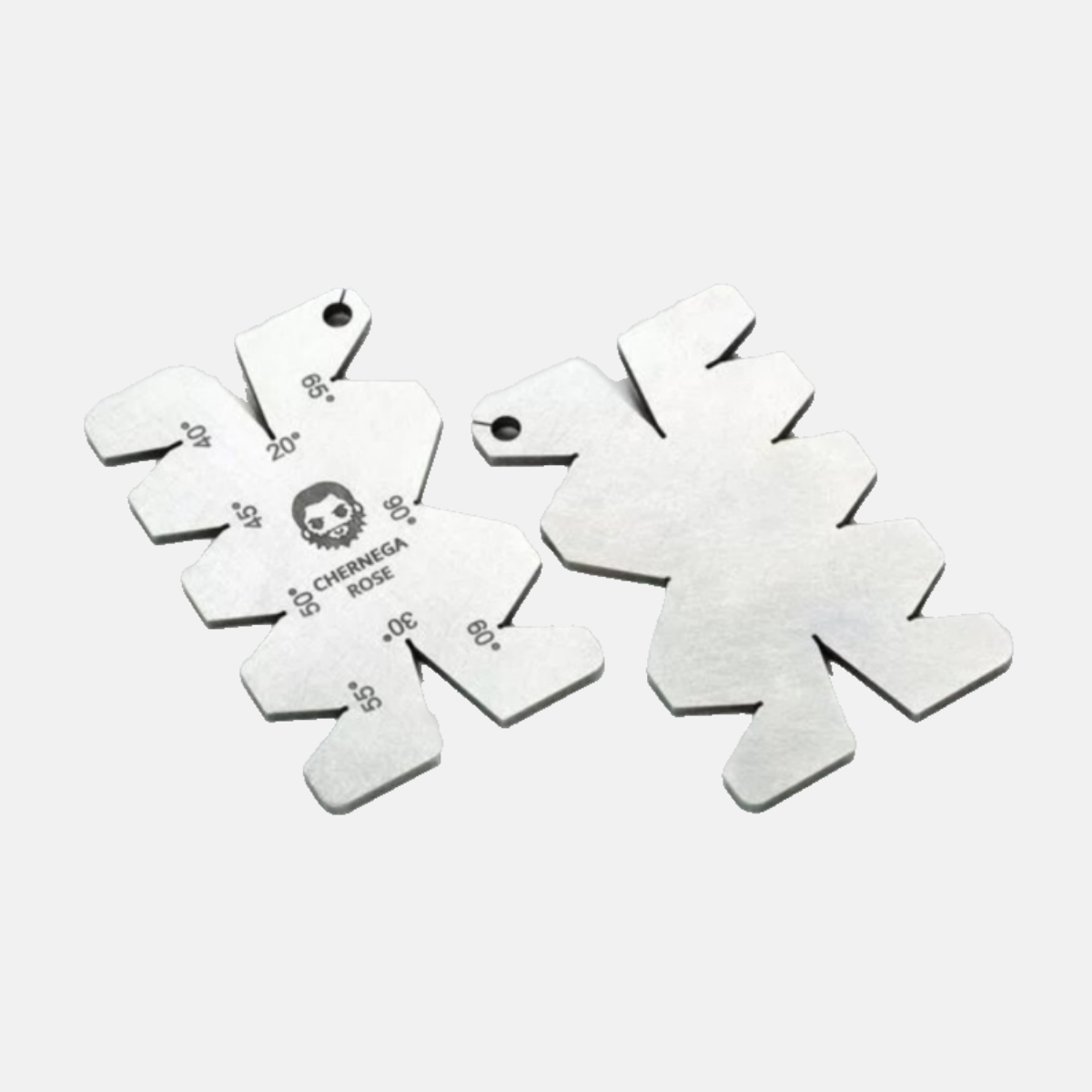

Шаблон угловой Chernega Rose

840 руб.
  1
Подробнее

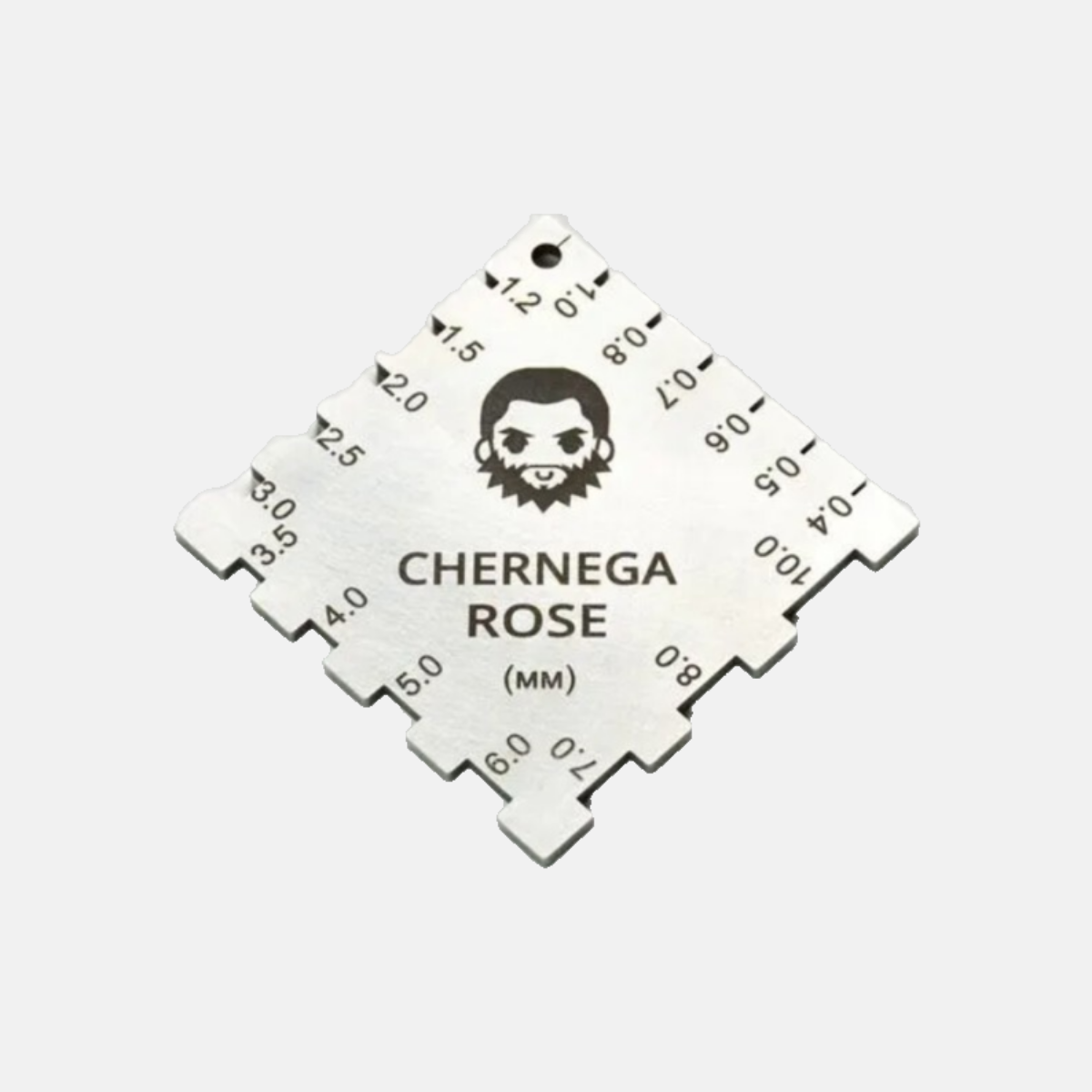

Толщиномер Chernega Rose

840 руб.
  1
Подробнее

Стикерпак "Техника безопасности"

400 руб.
  1
Подробнее

Стикерпак "Космическая стружка"

400 руб.
  1
Подробнее

Стикерпак "Ауф"

400 руб.
  1
Подробнее

Центроискатель "Атомная Ракета" 2.0

2 410 руб.
Нет в наличии
Уведомить

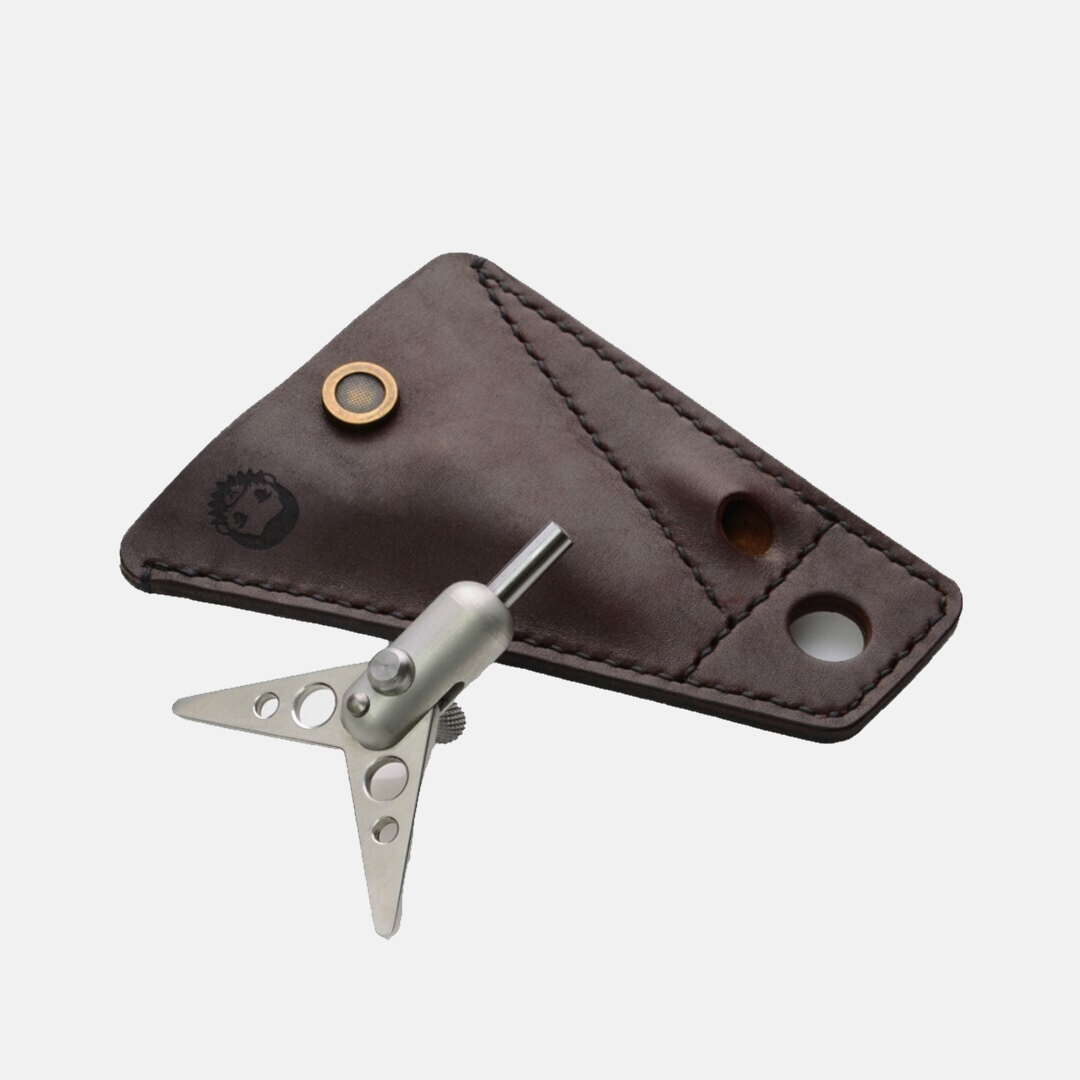

Чехол для ЦИ "Атомная Ракета"
